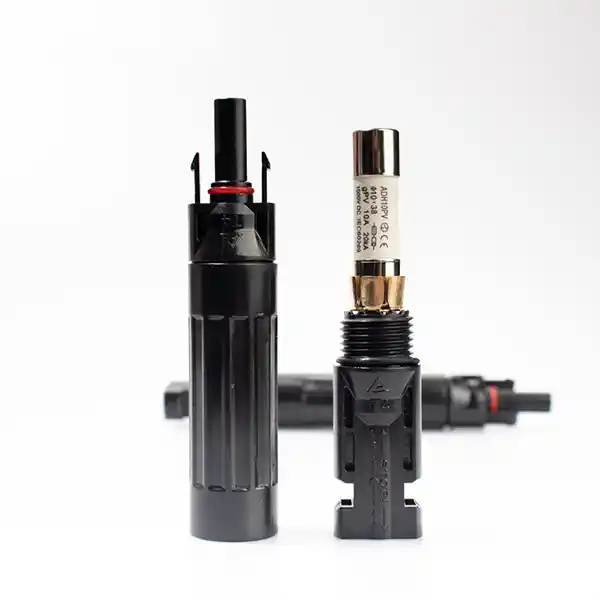

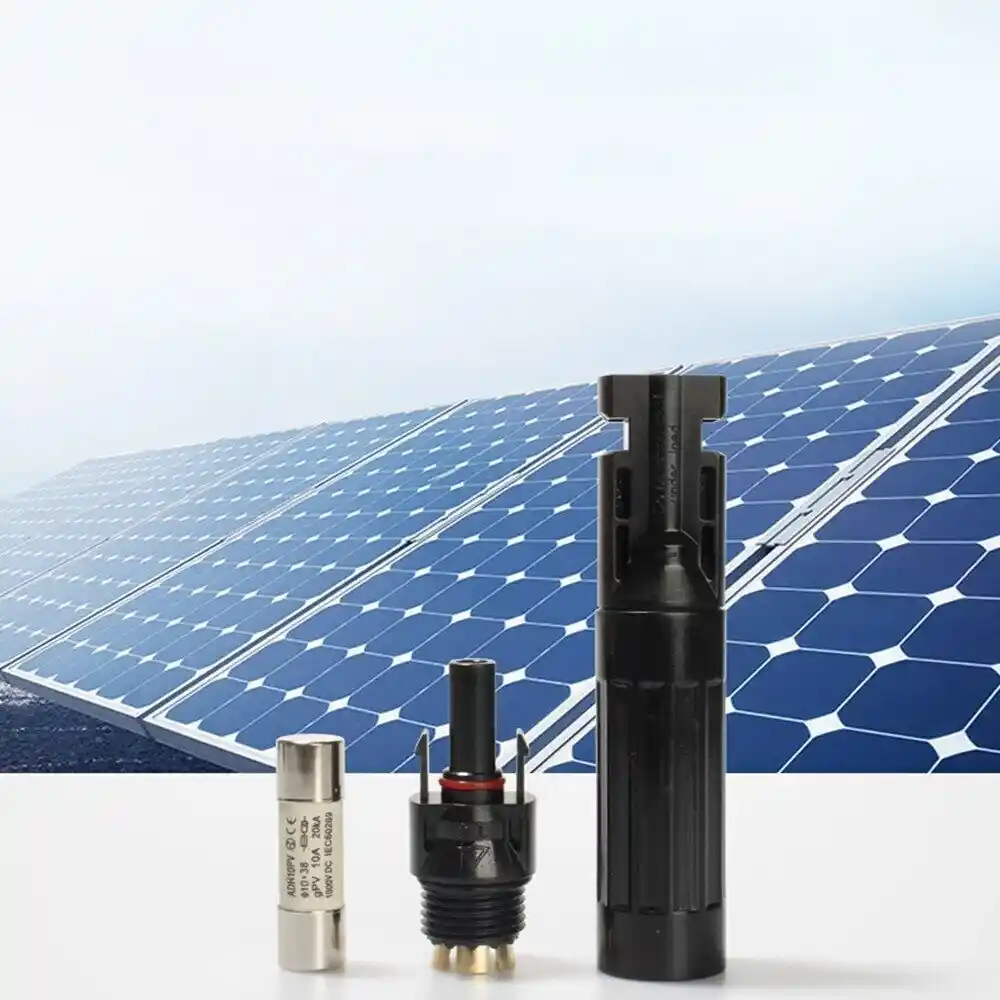

Connettore per fusibile solare fotovoltaico

Prodotto da Egret Solar, il connettore per fusibile fotovoltaico solare fornisce una protezione completa a circuito singolo per l'array di energia solare. È ampiamente utilizzato nei sistemi fotovoltaici, che possono impedire che correnti elevate danneggino i pannelli solari. Nel sistema di montaggio distribuito sul tetto, può essere installato dietro i moduli o direttamente sulla staffa di montaggio, utilizzando efficacemente lo spazio limitato e proteggendo le linee lato CC. Quando più stringhe sono collegate in parallelo all'inverter, ogni stringa ne è dotataConnettore solare maschio e femminaper prevenire il riflusso di corrente causato da un guasto in una stringa. Può garantire l'uscita stabile dell'intero array. Inoltre, l'elevato grado di impermeabilità IP68 è un fattore chiave nelle centrali elettriche galleggianti o negli ambienti ad elevata umidità, per garantire le prestazioni di isolamento a lungo termine del sistema.

Componenti principali

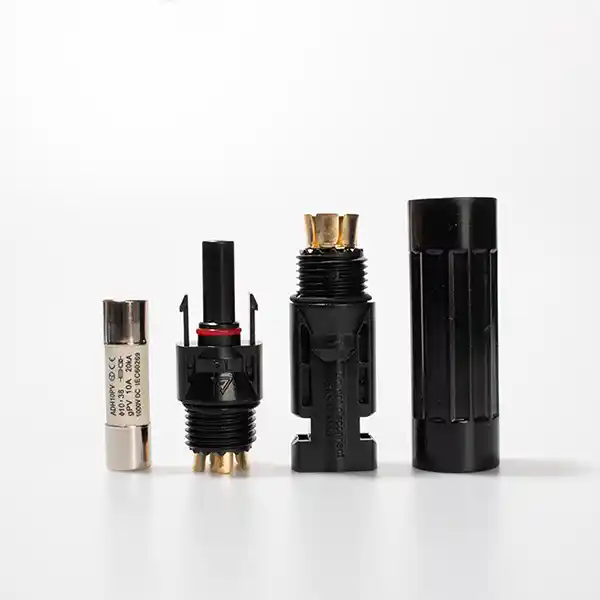

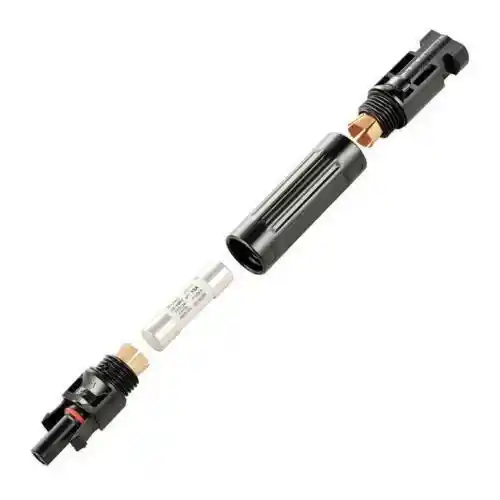

I connettori MC4 con collegamento fusibile sono costituiti dai seguenti componenti

1. Alloggiamento del connettore isolato femmina

2. Alloggiamento del fusibile

3. Alloggiamento del connettore isolato maschio

4.Slot di blocco: area di sblocco (premi per rilasciare)

5.Scheda di blocco

6.Fusibile

Vantaggi

Installazione semplice, riduzione dei costi BOS.

Se si aggiungono fusibili nei sistemi fotovoltaici tradizionali, normalmente sono necessarie scatole fusibili aggiuntive stagne. Aumenterà i costi dei materiali e consumerà prezioso spazio di installazione. Adottando cavi precompressi o un design plug-and-play, consente agli installatori di collegare rapidamente il connettore impermeabile per fusibile solare al sistema senza strumenti aggiuntivi. Questo design altamente integrato semplifica il cablaggio del sistema (BOS) ed è particolarmente adatto per scenari con vincoli di spazio, come i sistemi di ottimizzazione e spegnimento rapido a livello di modulo.

Protezione precisa, maggiore sicurezza del sistema.

Il dispositivo di protezione contro le sovratensioni solari sposta il punto di protezione in avanti su ciascuna stringa di moduli. Quando viene rilevata una sovracorrente inversa causata da un guasto, il fusibile si scioglie rapidamente, interrompendo il circuito difettoso. Ciò impedisce efficacementecavi solaridal surriscaldamento e dall'invecchiamento dell'isolamento o dall'incendio. Può anche proteggere gli inverter e i quadri di collegamento collegati, riducendo al minimo i danni da guasto. Questo meccanismo di protezione "uno a uno" è fondamentale per i sistemi che utilizzano più stringhe in parallelo.

Alta compatibilità e lunga durata

Grazie alle interfacce standardizzate, questi portafusibili in linea solare sono compatibili con tutticonnettori solari MC4sul mercato. In termini di selezione dei materiali, terminali in rame stagnato di alta qualità e materiali dell'alloggiamento resistenti ai raggi UV garantiscono un funzionamento stabile in un intervallo di temperature estreme compreso tra -40 ℃ e +90 ℃, con una durata di progettazione fino a 25 anni, che corrisponde ampiamente alla durata delle centrali fotovoltaiche.

LE NOSTRE DOMANDE FREQUENTI

Q1. Puoi personalizzaresistema di montaggio solare ?

A1. Abbiamo un ingegnere professionista da progettare, secondo la vostra richiesta?

Q2. Che certificazione hai?

A2. Abbiamo la certificazione CE, SGS e ISO.

Q3. Qual è il tempo di consegna per i campioni e la produzione in serie del connettore per fusibile solare fotovoltaico?

A3.7-15 giorni dopo aver ricevuto il deposito.

Q4. qual è il modo di imballare?

A4. Normalmente cartoni con pallet. Accetta personalizzazione.

Q5. Quali sono i termini di pagamento?

A5. Solitamente tramite deposito T/T50%, saldo T/T 50% prima della spedizione.
