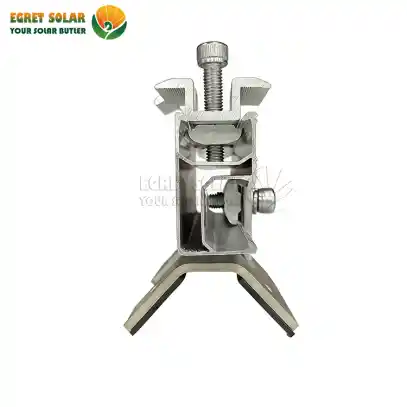

Morsetto per tetto per montaggio su pannelli solari

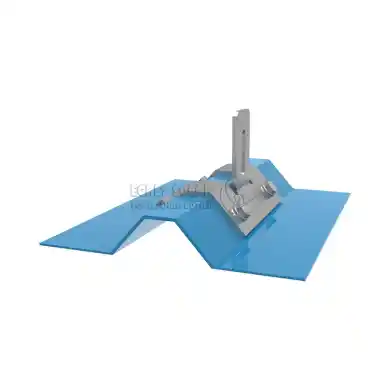

Egret Solar è un fornitore specializzato di soluzioni di montaggio fotovoltaico, il morsetto per montaggio su tetto per pannelli solari presentato qui è disponibile per ordini all'ingrosso e altre grandi esigenze di approvvigionamento. Il morsetto per tetto è progettato specificamente per accogliere coperture trapezoidali in acciaio ondulato e utilizza un dispositivo senza trapano, che si monta direttamente sulle creste dei pannelli metallici. Per i progetti fotovoltaici che operano con vincoli di budget, la scelta di questo morsetto per tetto riduce al minimo i margini inutilizzati del tetto, massimizzando così la capacità installata dell'area del tetto. Costruito in acciaio inossidabile ad alta resistenza con finitura superficiale sabbiata e abbinato a un cuscinetto in gomma impermeabile EPDM.

Caratteristiche principali del prodotto

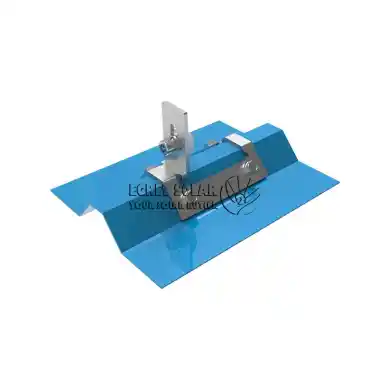

La funzione principale del morsetto solare per tetto in acciaio ondulato è quella di fissare saldamente i moduli fotovoltaici alle creste dei profili di copertura in acciaio colorato. Non è necessaria alcuna preforatura, puoi semplicemente utilizzare un cacciavite elettrico per inserire le viti autofilettanti direttamente nel morsetto per il fissaggio. I nostri morsetti per montaggio solare sono dotati di EPDM, che garantisce che lo strato impermeabilizzante del tetto rimanga intatto. Il morsetto da tetto è progettato per la disposizione orizzontale dei moduli, se è necessaria la disposizione dei moduli verticale, Egret Solar offre anche un morsetto da tetto per il montaggio solare a tale scopo. Compatibile con coperture trapezoidali in acciaio colorato, questo morsetto funge da componente critico per le centrali elettriche fotovoltaiche commerciali e industriali.

Materiali e specifiche del prodotto

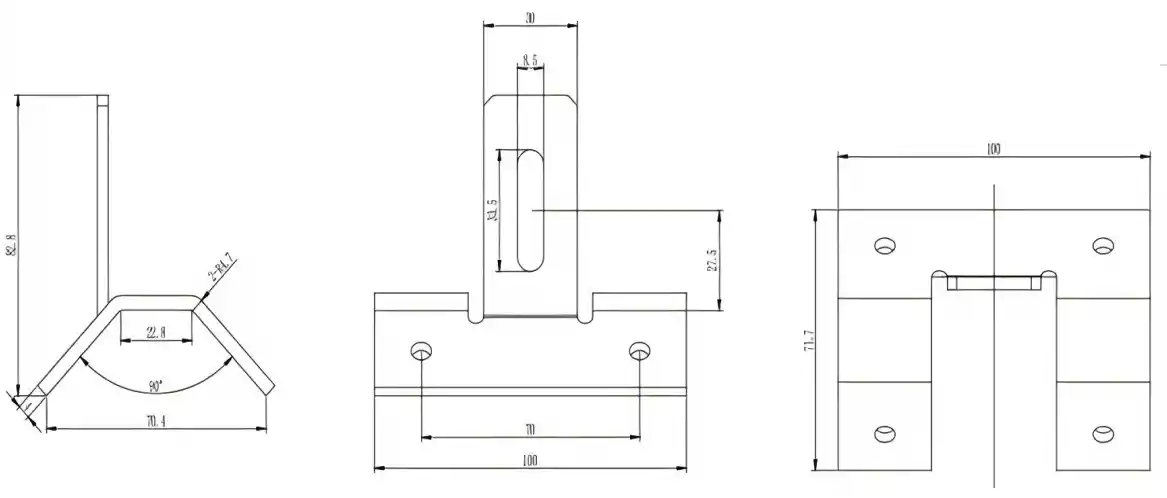

Il nostro morsetto di montaggio solare è prodotto in acciaio inossidabile e con finitura superficiale sabbiata. Quello che offre un'eccellente robustezza e resistenza alla corrosione. Grazie ai cuscinetti in gomma EPDM che si adattano perfettamente alla superficie della tegola, garantisce una tenuta stagna per la tegola. I nostri morsetti fotovoltaici per tetto standard misurano 100 mm di lunghezza, l'immagine seguente con le dimensioni specifiche dettagliate. Possiamo anche personalizzare le dimensioni per adattarle al profilo specifico delle tegole del tuo tetto.

Sistema di assemblaggio modulare

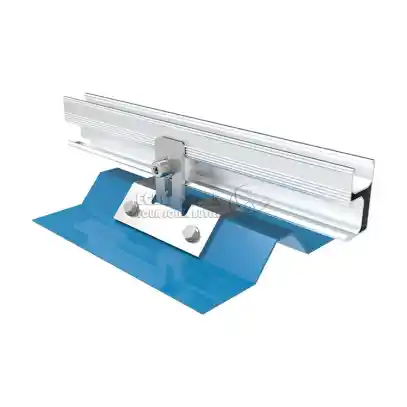

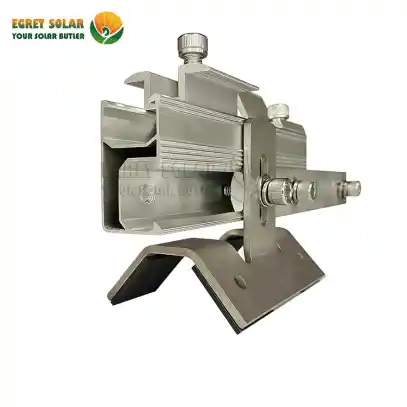

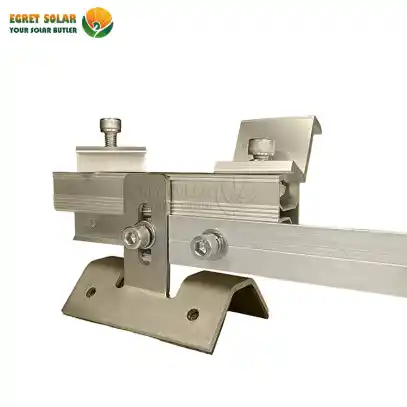

Il morsetto per tetto trapezoidale solare presenta un design di assemblaggio modulare che consente di essere costituito da Egret SolarBinario da 47 mm, connettore ferroviario e altri accessori per formare un sistema di montaggio solare completo sul tetto in metallo. Il morsetto per tetto in acciaio ondulato trapezoidale si fissa al binario da 47 mm tramite bullone M8 edado scorrevole, mentre il morsetto centrale e quello finale sono posizionati sul binario per fissare saldamente i moduli solari. Calcoleremo l'altezza dei morsetti terminali e la lunghezza dei bulloni per adattarli alle dimensioni dei vostri moduli fotovoltaici.

Punti chiave dell'installazione

In base al piano di disposizione laterale dei moduli fotovoltaici, posizionare i morsetti per tetto solare senza perforazione contro le creste delle lastre di copertura in acciaio colorato. Il passo successivo è semplicemente utilizzare un cacciavite elettrico per stringere le viti, l'installazione del morsetto da tetto richiede solo due minuti. Successivamente, fai scorrere il dado nel binario e stringi i bulloni M8. Posiziona i moduli sui binari, quindi utilizza i morsetti centrali e quelli terminali per fissarli in posizione. Infine, assicurarsi che non vi siano allentamenti per completare l'installazione.

Imballaggio

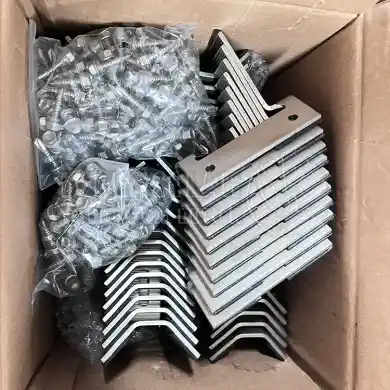

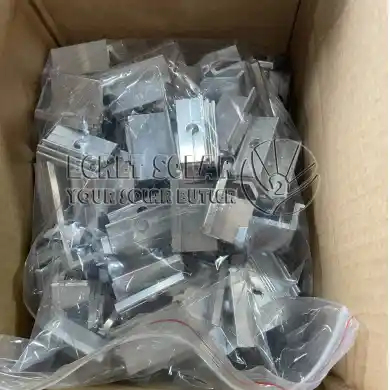

Le dimensioni standard del cartone per i morsetti fotovoltaici per tetti in metallo sono 540 x 220 x 220 mm. La configurazione standard contiene 60 set per cartone e le viti sono confezionate singolarmente per evitare perdite e per proteggerle da graffi e umidità durante il trasporto.

Domande frequenti

Q1: Quali tipi di lastre per coperture in acciaio colorato sono compatibili con il morsetto per tetto?

R:  È compatibile con le tradizionali lastre per coperture in acciaio colorato trapezoidale. Per lamiere con specifiche particolari possiamo fornire morsetti personalizzati.

Q2: Il metodo di montaggio del morsetto da tetto compromette l'impermeabilità del tetto in acciaio colorato?

R: No, non è così. La guarnizione impermeabilizzante EPDM aderisce perfettamente alla superficie del tetto, eliminando efficacemente il rischio di perdite d'acqua causate dalle penetrazioni del tetto.

Q3: Potete eseguire l'etichettatura OEM/privata per grandi ordini?

R: Sì, possiamo fornire OEM per ordini all'ingrosso. Possiamo cambiare cose come etichette dei prodotti, colori e altri dettagli.

Q4: Ho bisogno di un professionista per inserire questo morsetto? Hai istruzioni su come farlo?

R: Non hai bisogno di un professionista per inserirlo. Possiamo aiutarti a inserirlo fornendoti video o assistenza tecnica remota.
