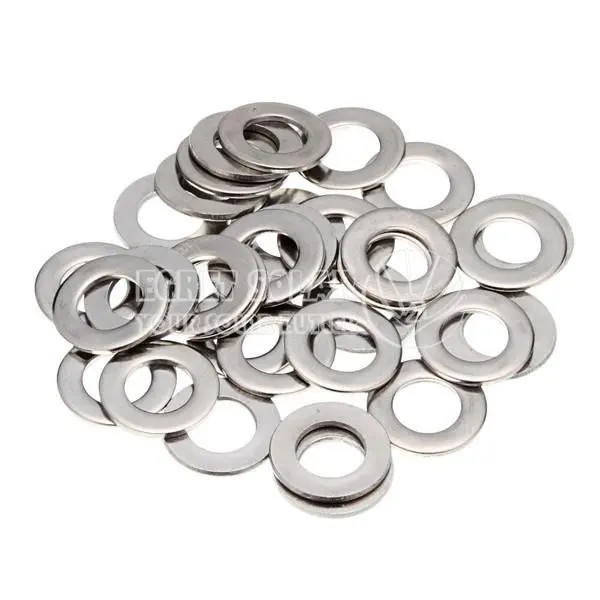

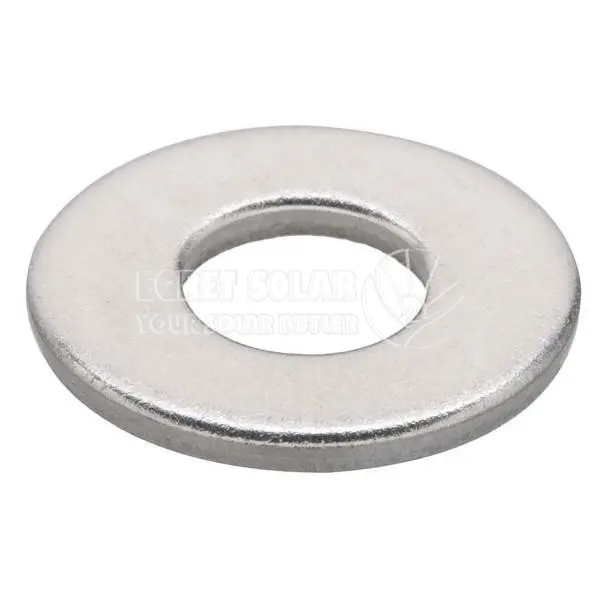

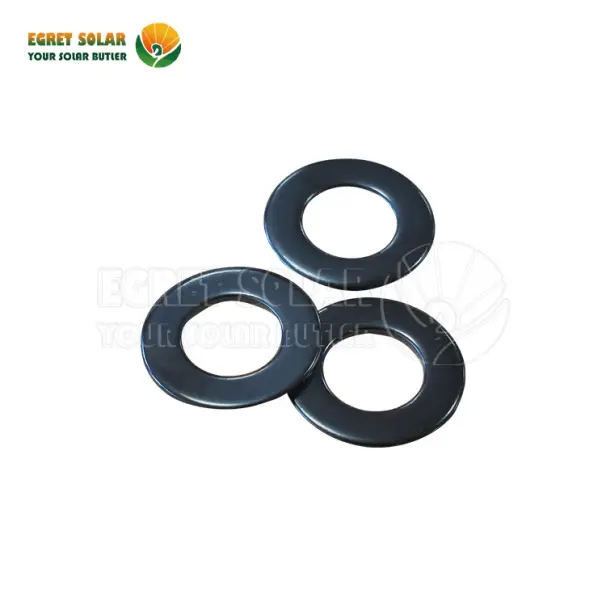

Rondella piatta di montaggio solare

La rondella piatta per montaggio solare per il montaggio solare è un componente cruciale, piccolo ma vitale. È una lavatrice standardizzata, resistente alla corrosione (HDG o SS), relativamente grande di diametro, dimensionato specificamente per i bulloni. Il suo compito è garantire efficacemente il morsetto dei bulloni, distribuire carichi in modo sicuro, proteggere le superfici di montaggio e prevenire l'allentamento, contribuendo in tal modo all'integrità strutturale, alla sicurezza e alla durata a lungo termine dell'intero array solare. Utilizzare sempre le rondelle specificate dal produttore del sistema di racking solare.

Pannello solare Montaggio solare Riduccia piatta disponibile in più dimensioni (M4, M6, M8, M10, M12), consentendo la compatibilità con una vasta gamma di diametri dei bulloni in varie applicazioni. La rondella piatta di montaggio solare fornisce una superficie liscia tra il bullone o la testa a vite e il materiale, aiutando a prevenire l'allentamento a causa della vibrazione o del movimento.

La rondella piatta a montaggio solare aiuta a prevenire danni alla superficie e può anche fornire una distribuzione più uniforme del carico, riducendo il rischio di allentamento o fallimento del dispositivo di fissaggio.

Vantaggio

Distribuire il carico: la funzione primaria per la rondella piatta di montaggio solare è di diffondere la forza di serraggio (carico) esercitata dal dado e dalla testa del bullone su una superficie più ampia del componente di montaggio (come una guida in alluminio, una staffa o il telaio del pannello stesso). Questo impedisce:

Danni a materiali più morbidi (come le rotaie di alluminio).

Distorsione o schiacciamento di materiali compositi.

Concentrazione eccessiva dello stress che potrebbe portare a crack o fallimenti.

Fornire una superficie del cuscinetto stabile: crea una superficie liscia e piatta per il dado o il bullone da sopportare, garantendo una distribuzione uniforme della pressione e riducendo il rischio di allentamento a causa delle vibrazioni o del ciclo termico.

Compensa i fori di grandi dimensioni: la rondella piatta di montaggio solare aiuta a garantire che i morsetti del gambo del bullone siano correttamente anche se il foro in un componente è leggermente più grande del diametro del bullone.

Protezione: la rondella piatta Sus304 solare funge da barriera tra il bullone/dado e la superficie di montaggio, riducendo la corrosione galvanica (particolarmente importante quando vengono utilizzati metalli diversi come bulloni in acciaio e binari di alluminio) e graffi di superficie.

Prevenire la frantumazione di materiali morbidi (ad es. Galles di alluminio).

Ridurre la corrosione galvanica tra metalli diversi.

Garantire una distribuzione uniforme del carico contro le forze del vento/neve.

Mantenere la tensione del bullone per decenni di ciclo/vibrazione termica.

Sono spesso richiesti per le garanzie di sistema.

FAQ

D1: Cos'è una rondella piatta che monta solare?

A: Una lavatrice appositamente progettata utilizzata nei sistemi di scaffalatura dei pannelli solari. Distribuisce la forza di serraggio di bulloni/dadi per proteggere le superfici di montaggio (come le rotaie di alluminio), prevenire danni, ridurre la corrosione e garantire l'integrità strutturale a lungo termine.

Q2: quali dimensioni sono comuni?

A: Le taglie corrispondono ai diametri del bullone:

- M8 (per bulloni da 8 mm): ID ~ 8,4 mm, OD 17-24mm

- M10 (più comune): ID ~ 10,5 mm, OD 20-30mm

- M12: ID ~ 13mm, OD 24-36mm

Verifica sempre le dimensioni per le specifiche del produttore di scaffalature.

Q3: quali materiali vengono utilizzati?

UN:

-Acciaio zincato a caldo (HDG): resistenza alla corrosione economica e conveniente.

- Acciaio inossidabile (A2/304 o A4/316): essenziale per ambienti costieri/duri. A4/316 offre una resistenza alla corrosione superiore.

- Evitare l'acciaio a carbonio semplice o i metalli non compatibili.

Q4: Come spessore della lavatrice piatta Sus304?

A: in genere 1,5–3 mm. Le lavatrici più spesse maneggiano carichi più elevati ma richiedono bulloni più lunghi. Seguire le specifiche di ingegneria del sistema di racking.

Q5: Cosa succede se ometto una lavatrice?

A: i rischi includono:

- Rails frantumati/danneggiati o frame del pannello.

- Collegamenti sciolti dovuti a vibrazioni/ciclo termico.

- Corrosione galvanica accelerata.

- fallimento strutturale o distacco del pannello.

D6: Dove viene utilizzata la rondella piatta che si monta solare negli array solari?

A: ad ogni connessione imbullonata:

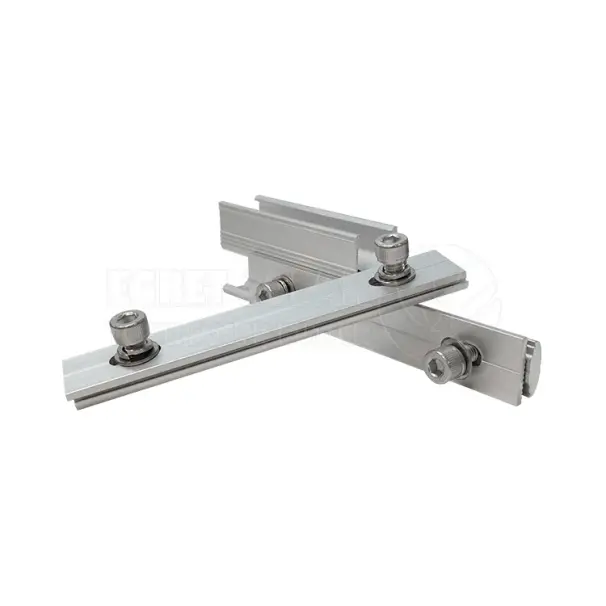

- giunzioni ferroviarie e morsetti di fine.

- Pannello a binnasce.

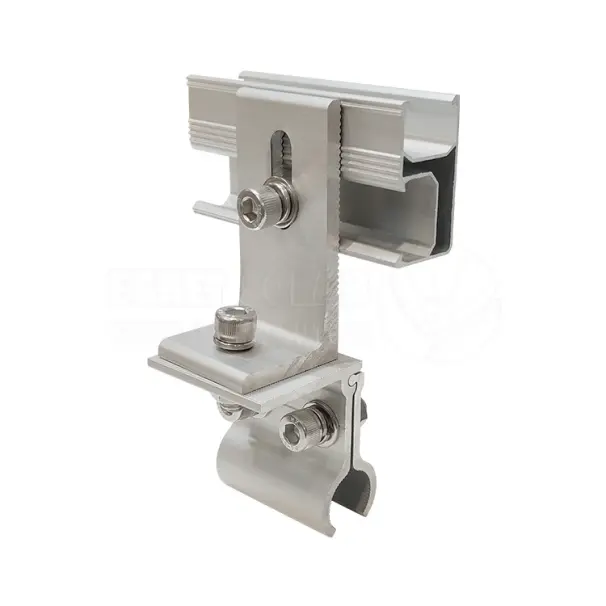

- Allegati del tetto (ad es. L-piedi, lampeggiante).

- Fondamenti a terra.
