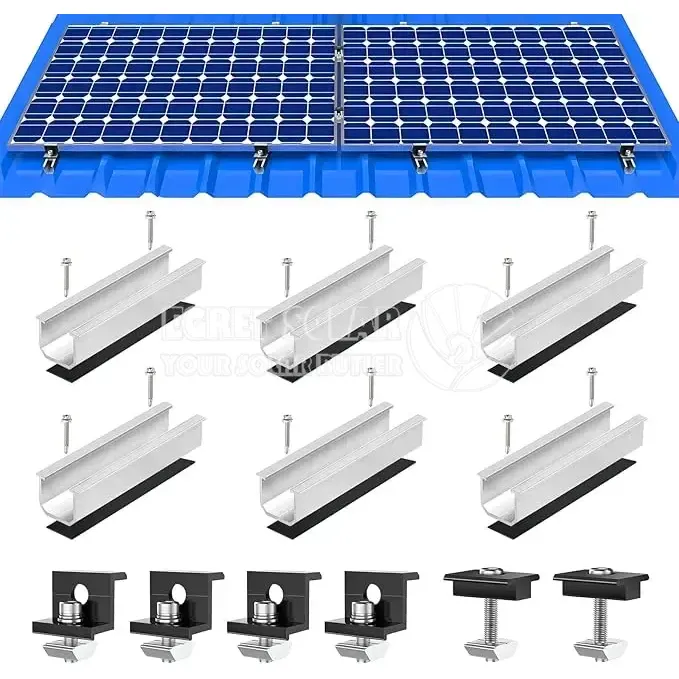

Kit di montaggio fotovoltaico per tetto trapezoidale

Il kit di montaggio solare per foto fotovoltaico solare di Xiamen per tetto trapezoidale è realizzato in materiale in lega di alluminio di alta qualità con superficie anodizzata, che è resistente alla ruggine e alla corrosione. Fornisce un allegato affidabile per i tuoi pannelli solari e garantisce una lunga durata di servizio, anche in condizioni meteorologiche estreme. Grazie al design ponderato e alle chiare istruzioni, l'installazione delle nostre rotaie è semplice e semplice. Utilizzando il nostro supporto per foglio trapezoidale completo, non solo risparmierai tempo sugli accessori di approvvigionamento, ma anche in quanto non devi acquistare parte aggiuntiva

Dettagli:

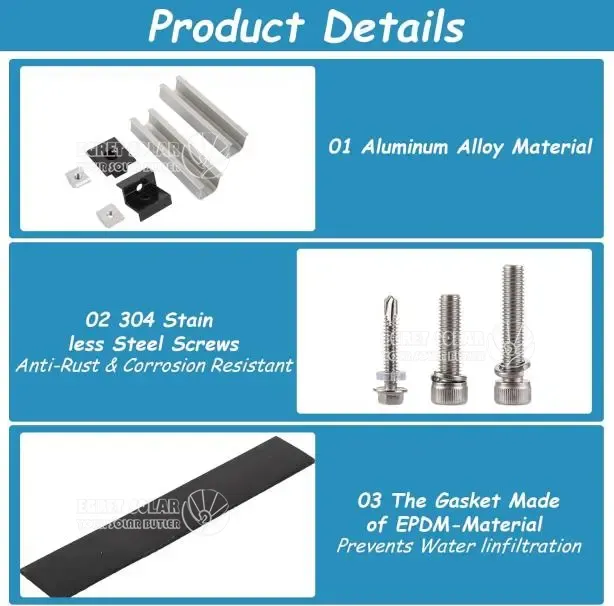

MATERIALE DI MATERIALE DI ALTA QUALIZIONE LEGA DI ALLUMINUME: il supporto del tetto in metallo solare è realizzato in lega di alluminio (AL6005-T5), che è forte e resistente, resistente alla corrosione e adatto a tutte le condizioni meteorologiche.

Montaggio per moduli solari sul montaggio del tetto di stagno, adatto a pannelli solari.

Colore del prodotto: nero+argento

Mid please: 30 mm, 35 mm (adatto per pannelli solari).

Fine morsetti: 30 mm, 35 mm (adatti per pannelli solari).

Vantaggio:

Kit di montaggio fotovoltaico per tetto trapezoidale realizzato in lega di alluminio di alta qualità (AL6005-T5), superficiale anodizzato per bordi lisci, stabile e resistente alla corrosione ai raggi UV, al calore, al freddo e all'umidità.

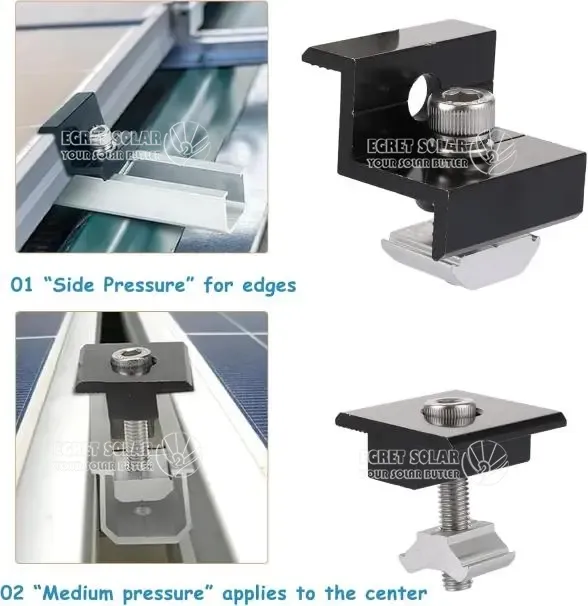

Il supporto solare per il tetto di stagno per i morsetti del modulo solare viene utilizzato per collegare i moduli ai binari e per creare una solida connessione tra i moduli. Adatto per l'altezza del modulo di 30-35 mm, è possibile regolare l'impostazione in base alle tue esigenze per garantire stabilità e prestazioni.

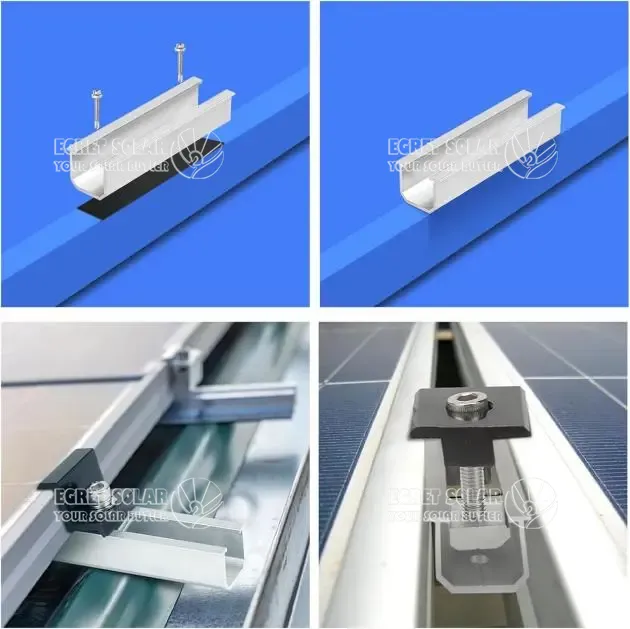

Staffa solare, costruzione modulare per un'installazione facile e conveniente, non è necessaria accessori complicati, montaggio a parete della staffa del modulo fotovoltaico, solo viti e dadi necessari per collegare in modo sicuro e collegare i pannelli solari ai binari.

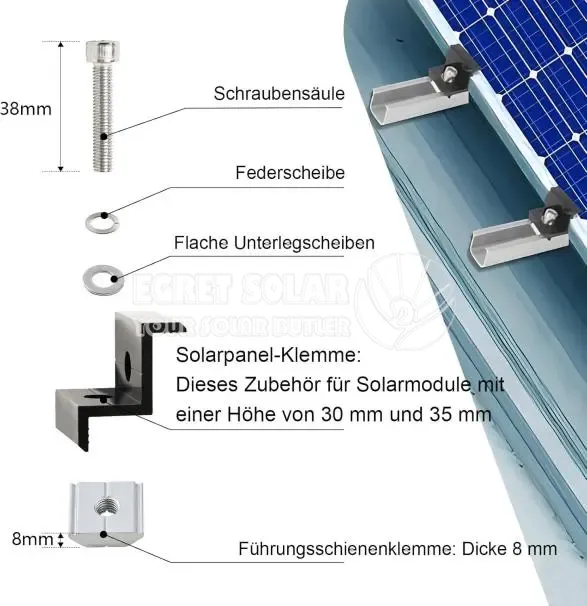

Il supporto solare per il tetto trapezoidale è dotato di un morsetto regolabile migliorato, adatto a pannelli solari con uno spessore da 30 a 35 mm. È possibile collegare il pannello solare regolando il morsetto per ottenere il miglior effetto di installazione.

Il monte PV è adatto per una varietà di applicazioni, tra cui roulotte, case, barche e balconi. Può essere installato su diversi tipi di tetto come piastrelle, asfalto o tetti piatti. Con questo supporto, puoi montare i pannelli solari ovunque tu voglia utilizzare l'energia solare.

FAQ

1. Quali tipi di staffe fotovoltaiche sono adatti per i tetti di stagno?

Morsetti non penali:

Ideale per i tetti di latta di cucitura o ondulata in piedi. Questi blocchi su cuciture/costole rialzate senza perforazione, preservando l'impermeabilizzazione.

Supporti penetranti:

Per i tetti senza cuciture rialzate. Utilizzare viti di perforazione autonoma con rondelle EPDM e sigillanti impermeabili (ad es. Nastro butilico) nei punti di penetrazione.

Sistemi senza rotaia:

Collegare direttamente i pannelli alle staffe, riducendo i costi dei materiali. Adatto per aree a vento basso (<45 m/s).

2. Come vengono installate le staffe su tetti di latta ondulata?

Passaggi chiave:

Valutazione del tetto: verificare la capacità strutturale (≥1,4 kn/m² carico di neve, ≥216 km/h di resistenza al vento) e verificare la corrosione/danno.

Allineamento del morsetto/rotaia:

Allinea i binari paralleli alle ondulazioni.

Spaziatura del morsetto: 600–900 mm per pannelli standard; Ridurre a 500 mm in zone di vento alto.

Sigillatura: applicare il sigillante sotto le basi di morsetto e le viti intorno per evitare l'ingresso di acqua.

Controllo della coppia: serrare i bulloni a 25 ft-lb massimo: i fogli di stagno deforms over-lumining.

3. Quale materiale garantisce la longevità?

Lega di alluminio (6065-T5): leggero, resistente alla corrosione; anodizzato per protezione UV.

Acciaio inossidabile (SUS304): essenziale per le aree costiere/ad alta salità. Evita di miscelare con acciaio zincato per prevenire la corrosione elettrolitica.

Trattamento superficiale: anodizzazione o rivestimento in polvere si estende per la durata di una durata di oltre 25 anni.

4. Quali carichi di vento/neve possono resistere a queste staffe?

Resistenza al vento: il kit di montaggio fotovoltaico per il tetto trapezoidale può raggiungere fino a 216 km/h (60 m/s) quando la spaziatura della pista è ≤1,2 m ..

Carico di neve: certificato per 1,4–1,6 kN/m² (30–40 psf). Per una neve più pesante, ridurre la spaziatura della rotaia o aggiungere supporti a metà campata.

Standard di ingegneria: conformi ai test di AS/NZS 1170, Din 1055 e TUEV Tunnel a vento.

5. In che modo l'angolo del tetto influisce sulla scelta della staffa?

Tetti a bassa pendenza (0 ° -10 °): utilizzare staffe di inclinazione (kit da 5 ° -10 °) per ottimizzare l'angolo del pannello.

Tetti ripidi (fino a 60 °): le staffe a triangolo regolabili consentono l'inclinazione da 10 ° -60 °.

Considerazioni sul vento: inclinazioni più elevate aumentano il sollevamento del vento: rinforzare con morsetti extra.

6. Quale manutenzione è richiesta?

Ispezioni annuali: dopo che l'installazione del monte del pannello solare per 2 pannelli solari è stata completata, la tenuta dei bulloni deve essere controllata ogni anno. Se c'è qualche allentamento, dovrebbe essere rinforzato e serrato nel tempo.

Pulizia: rimuovere i detriti dai canali di morsetto per prevenire il raggruppamento dell'acqua.

Riparazione del rivestimento: ritoccare anodizzante/vernice graffiata entro 48 ore per evitare la ruggine.

7. Certificazioni e garanzia?

Certificati obbligatori: Tüv, CE, SGS e ISO 9001 garantiscono la conformità strutturale.

Garanzia: 125 anni su hardware; Garanzie di performance di 25 anni disponibili.
