Come installare il sistema di montaggio solare con zavorra est-ovest?

[Preparazione prima dell'installazione]

Di seguito è riportato un elenco degli elementi da preparare prima dell'installazione:

Utensili:

Cacciavite: utilizzato per serrare saldamente le viti.

Nastro di misurazione: utilizzato per garantire che la staffa sia nella posizione corretta.

Livello: utilizzato per verificare che la staffa sia installata orizzontalmente.

Il nostro sistema di zavorra solare include i seguenti accessori:

Supporto per treppiede preassemblato、Giunzione per binario e binario、Morsetto centraleE morsetto terminale, morsetto per binario, clip di messa a terra eCapocorda di messa a terra、Vassoio zavorra、Bulloni esagonali M8*60 e dado flangiato M8. Va notato che è necessario fornire personalmente i blocchi di cemento.

Supporto treppiede preassemblato

Giunzione della rotaia e della rotaia

Morsetto centrale e morsetto terminale

Morsetto per binario

Clip di messa a terra e capocorda di messa a terra

Vassoio di zavorra

[Passaggio 1]

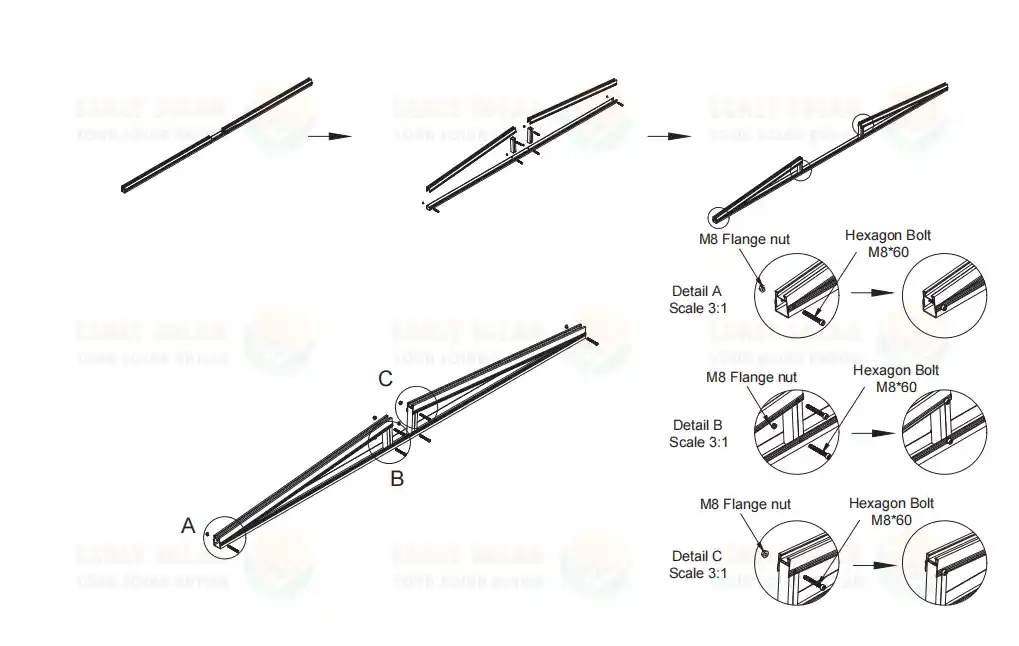

Aprire la staffa preassemblata e installare i bulloni esagonali M8*60 e i dadi flangiati M8 nei punti A, B e C contrassegnati nello schema seguente per fissare la staffa del treppiede.

[Passaggio 2]

Secondo i disegni, i supporti del treppiede preassemblati nel sistema di montaggio per tetti piani solari sono disposti ad intervalli di 2500 mm.

[Passaggio 3]

Posizionare a turno il vassoio di zavorra nel supporto del treppiede preassemblato e la distanza tra i due vassoi di zavorra è di circa 1275 mm, come mostrato in figura.

[Passaggio 4]

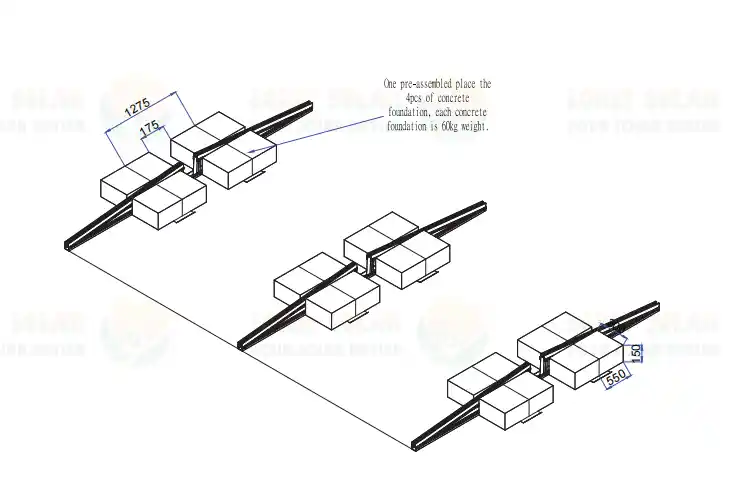

Posizionare il blocco di cemento sul vassoio di zavorra. Va notato che un supporto per treppiede preassemblato deve essere sostenuto da quattro blocchi di cemento e ciascun blocco di cemento deve pesare almeno 60 kg. Le dimensioni e il posizionamento dei blocchi di cemento nel sistema di montaggio solare con zavorra per tetti piani in calcestruzzo sono mostrati nella figura seguente.

[Passaggio 5]

Quella che segue è una vista dall'alto del supporto del treppiede preassemblato, del vassoio di zavorra e del blocco di cemento dopo aver completato le fasi di installazione di cui sopra.

[Passaggio 6]

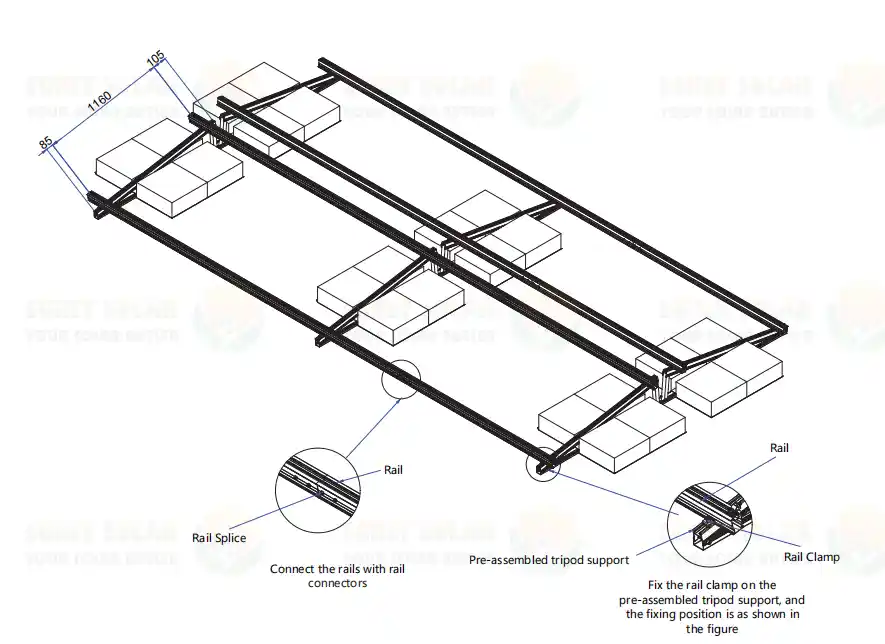

Collegare i binari utilizzando la giunzione dei binari e fissare i morsetti dei binari alla staffa del treppiede preassemblata, come mostrato in figura.

[Passaggio 7]

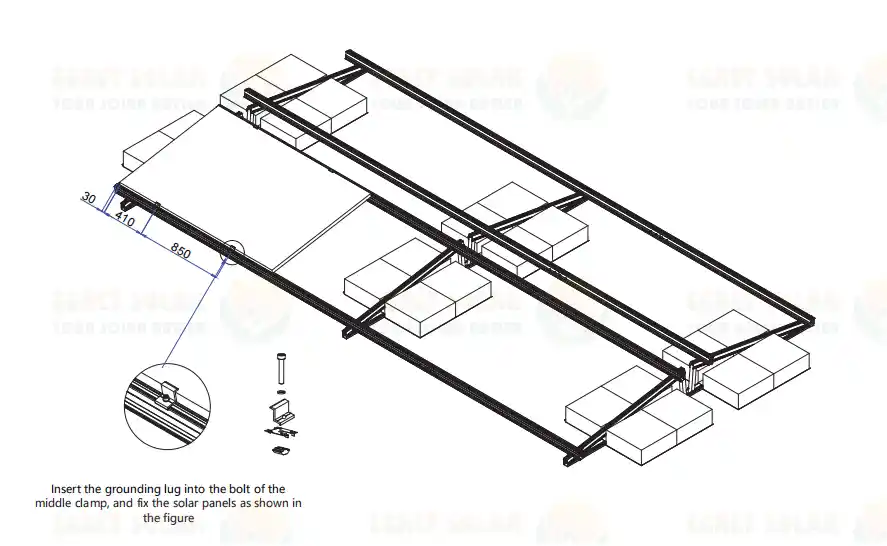

Posizionare il pannello solare sulla guida e inserire la clip di messa a terra nel bullone del morsetto centrale, come mostrato in figura.

[Passaggio 8]

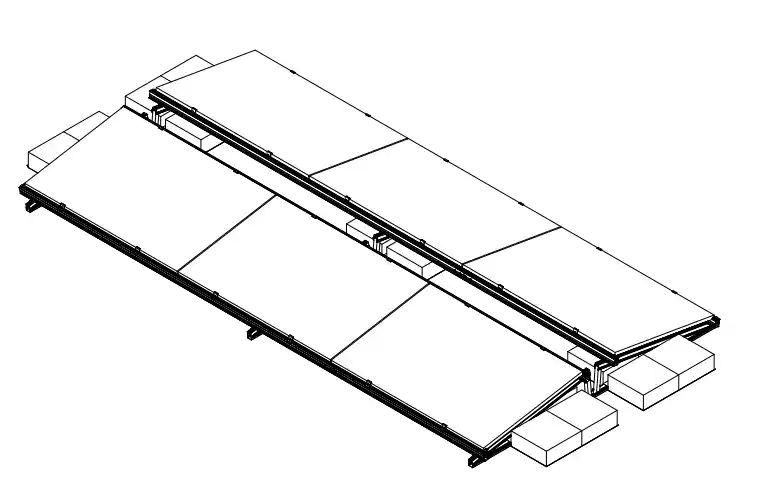

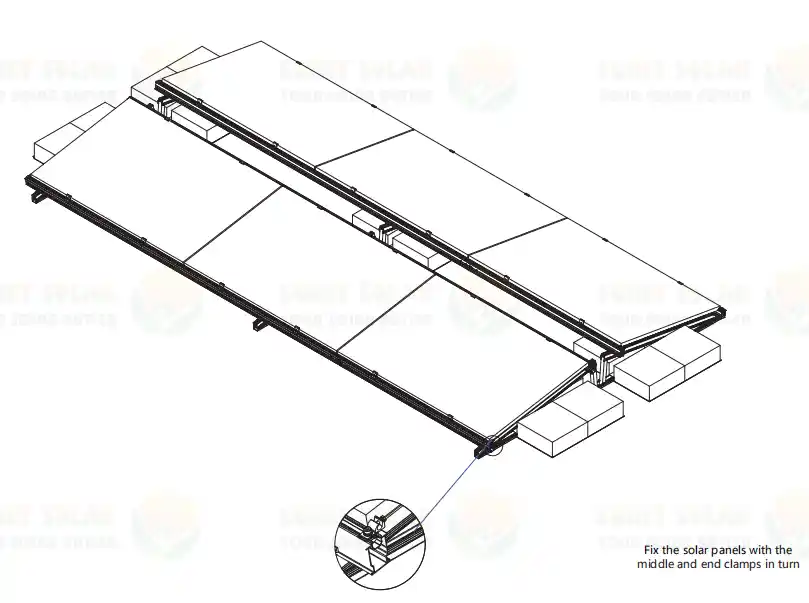

Posizionare i pannelli solari in sequenza, quindi installare il morsetto centrale e quello finale per fissarli, come mostrato in figura. Ciò completa l'installazione dell'intero sistema di montaggio con zavorra solare est-ovest.

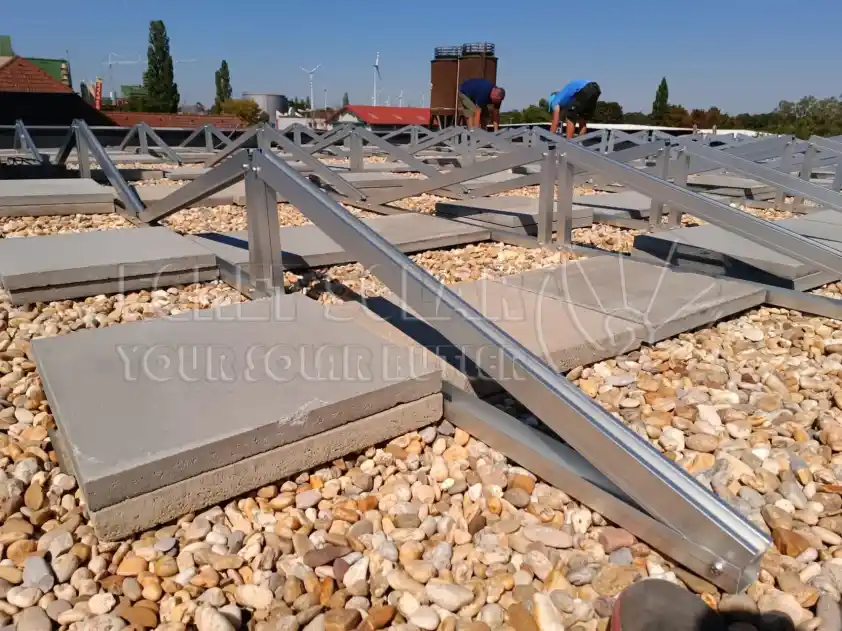

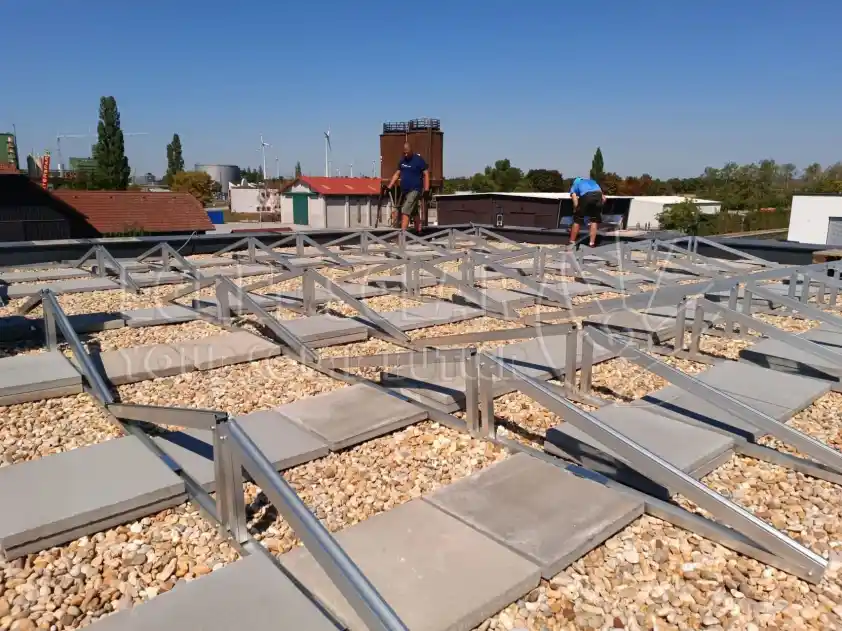

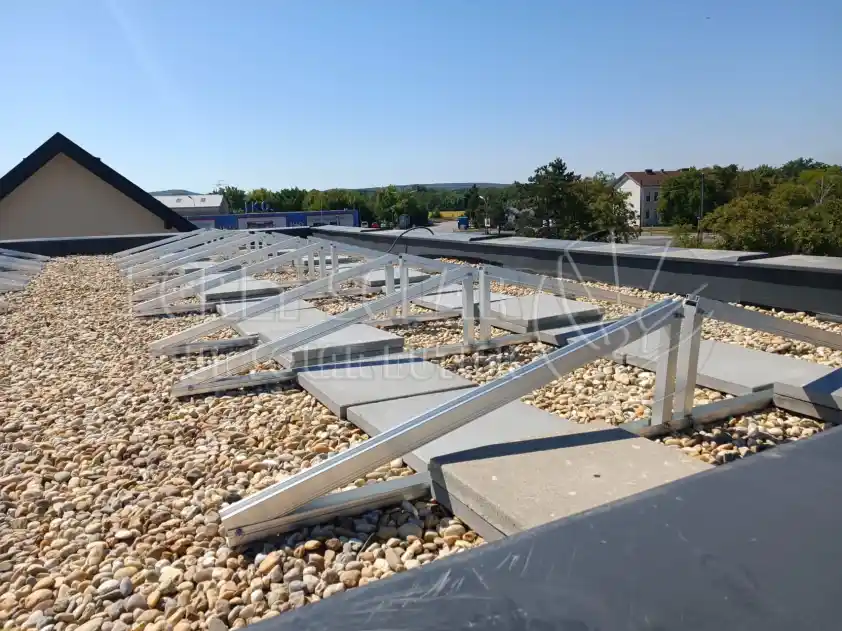

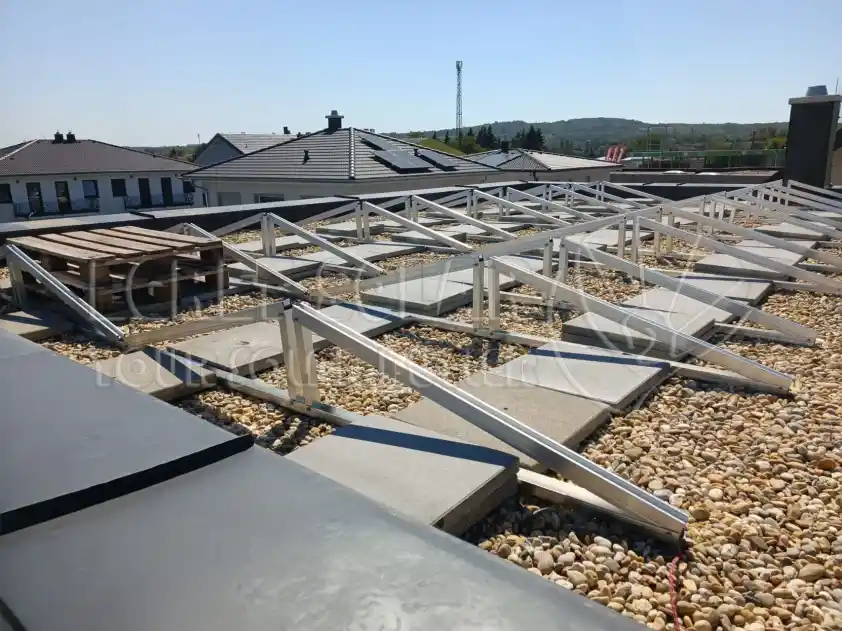

[Esempio di installazione]
