Morsetti terminali

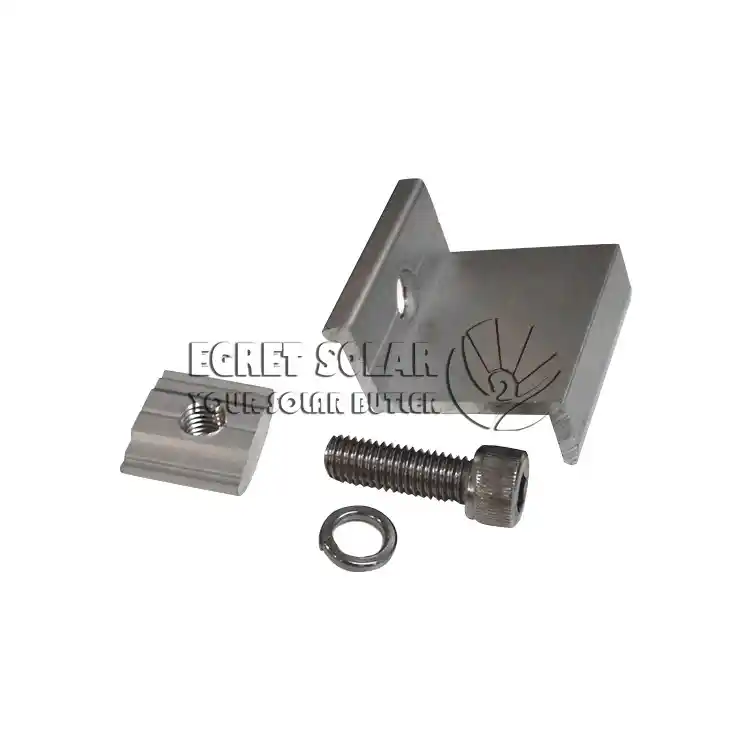

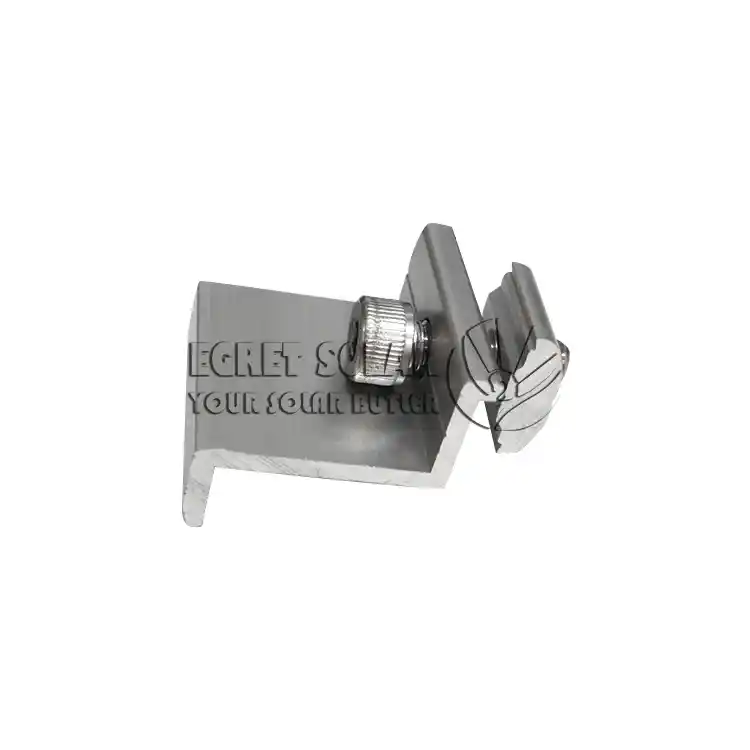

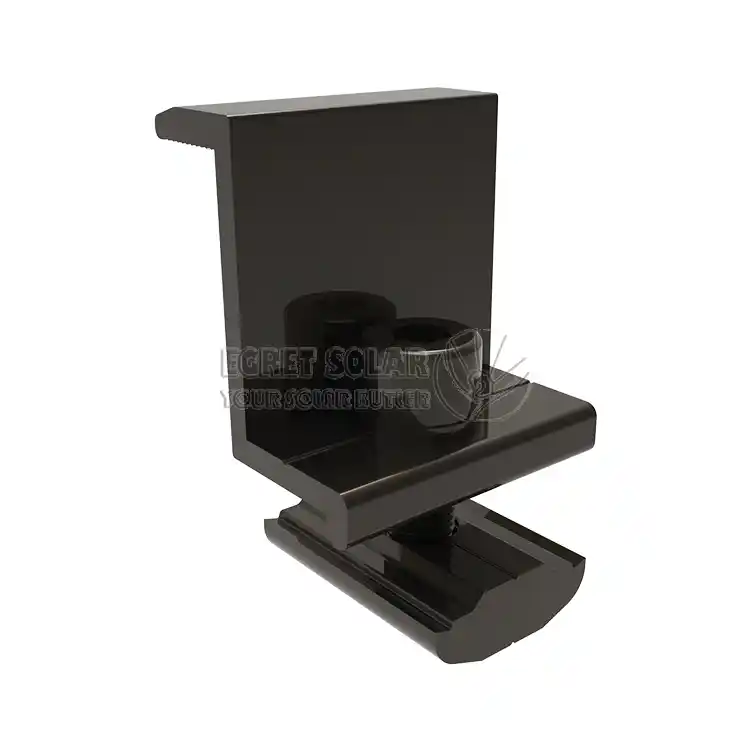

ILMorsetti terminali DiGarzetta solare, come il blocco di pressione centrale, deve essere compatibile con lo spessore del telaio del componente (solitamente 30-40 mm), può esserePersonalizzatosecondo diverse soluzioni ingegneristiche, ed è realizzato in materiale in lega di alluminio anodizzato per evitare la corrosione del telaio del componente e svolgere allo stesso tempo un ruolo isolante.

Caratteristiche principali

morsetto terminale solarefissa il telaio del componente più esterno di ogni fila all'estremità del binario per evitare che scivoli via. Allo stesso tempo, premendo i bordi dei componenti aiuta a ridurre l'invasione di vento, pioggia e polvere dai lati. Si trova sul bordo dell'array e sopporta direttamente la più forte forza di sollevamento del vento (forza di trazione verso l'alto) e forza di aspirazione del vento. È un punto di supporto chiave nel design resistente al vento e deve avere una resistenza meccanica sufficiente.

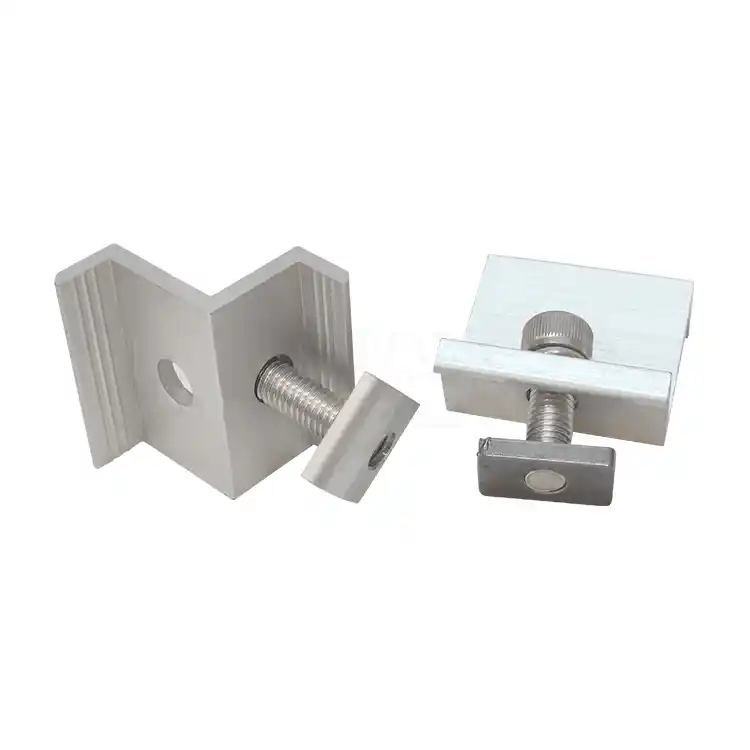

La differenza tra il morsetto solare

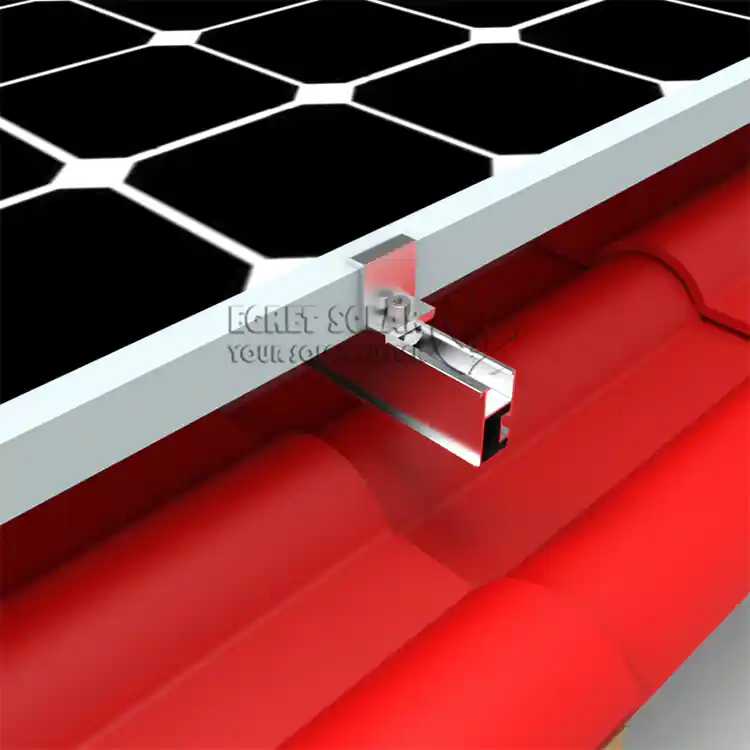

La posizione di installazione delmorsetto terminale per pannelli solarisi trova all'inizio e alla fine dell'array e solo il frame esterno di un modulo è fisso. La sua forza centrale sostiene principalmente il carico di vento più forte sul bordo da un lato del modulo e allo stesso tempo svolge il ruolo di fissaggio del terminale, resistendo alla pressione del vento estremo e sigillando il bordo. L'aspetto è solitamente progettato con un'estremità chiusa o con un coperchio terminale.

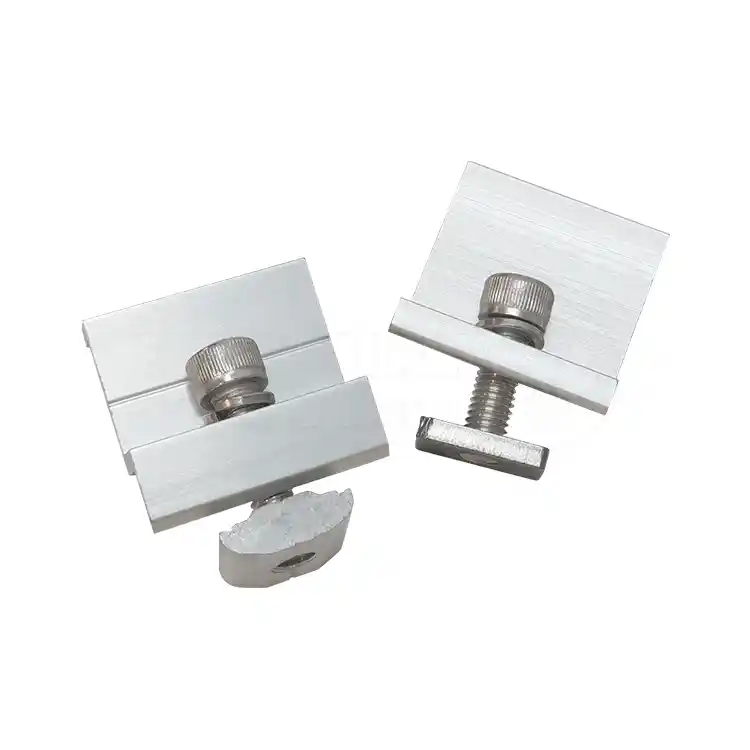

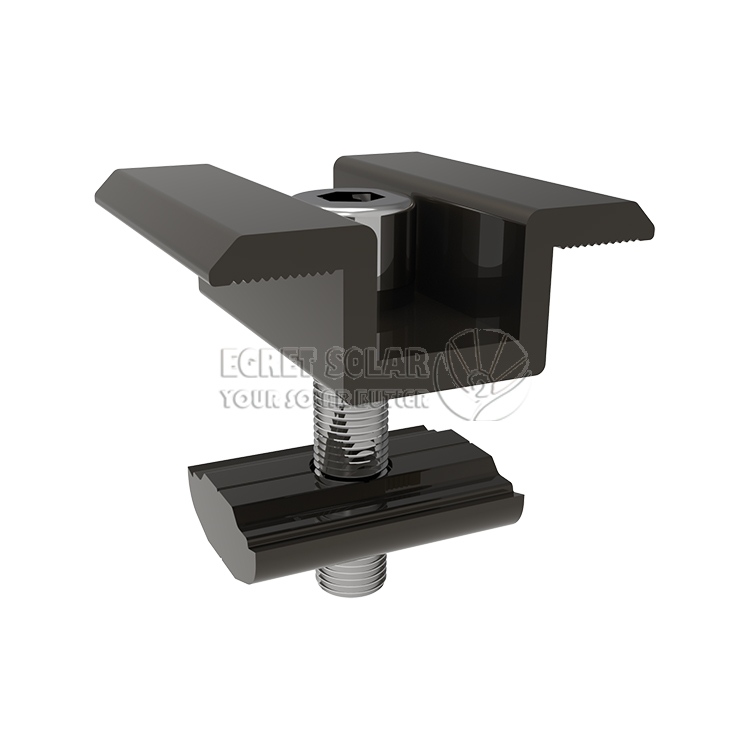

Il Mid Clamp viene installato al centro dell'array e blocca contemporaneamente i telai interni di due componenti adiacenti, sopportando la forza trasmessa dai due componenti adiacenti. Resiste principalmente alla forza di sollevamento del vento verso l'alto. Entrambe le estremità del morsetto centrale sono aperte e vengono utilizzate per sostenere il pannello.

Principi di progettazione

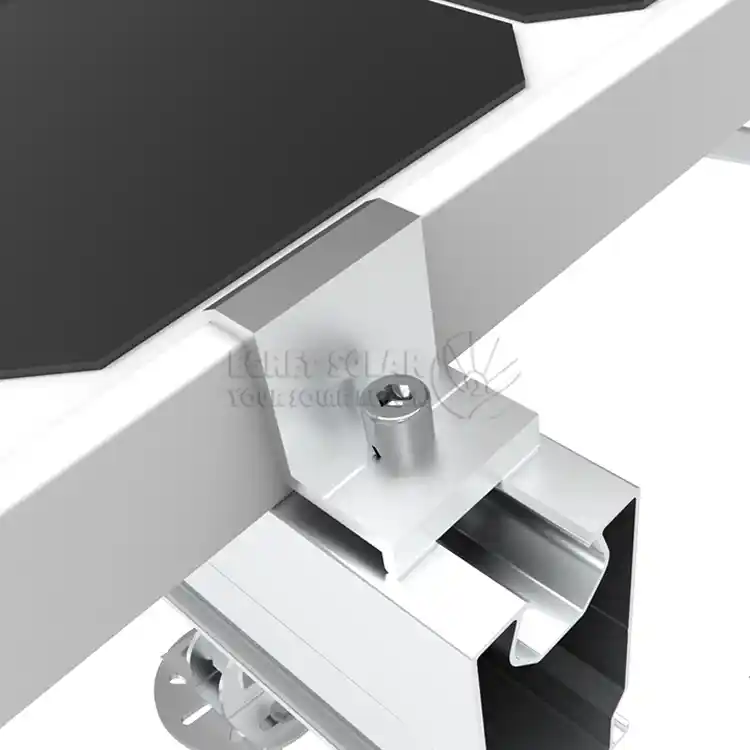

Il design del prodotto risolve i problemi chiave che spesso si incontrano nell'ingegneria pratica. Il tradizionale blocco di pressione terminale è soggetto a rotazione e spostamento quando serrato, ilGarzetta solaredisegni delmorsetti terminali per il montaggio del pannello solareLa superficie di appoggio a tre angoli progettata, sviluppata e prodotta converte la forza di rotazione generata dal fissaggio in una forza di bloccaggio verticale verso il basso attraverso un'unica superficie di contatto, risolvendo sostanzialmente questo problema e rendendo l'installazione più solida. Il design con bullone a T con denti antiscivolo. I bulloni possono essere bloccati nelle scanalature della guida per il fissaggio, rendendo possibile l'operazione con una sola mano e migliorando notevolmente la comodità dell'installazione.

Anche la gente se lo chiede

D: Perché deve provenire dalla stessa marca o serie compatibile delle guide e dei componenti? Possono essere usati in modo casuale?

R: Non è consigliabile mescolarli. A causa della mancata corrispondenza meccanica, la larghezza della scanalatura e la tolleranza della forma dei profili (rotaie di guida) di marche diverse sono diverse. ILmorsetti terminali del pannello solare

oppure il bullone a T potrebbe non essere inserito o bloccato correttamente, determinando un'installazione instabile.

D: Durante l'installazione, i bulloni continuano a girare e non possono essere serrati. Cosa dovrei fare?

R: Potrebbe essere causato da una sequenza di installazione o da strumenti errati. Innanzitutto, assicurarsi che la testa del bullone sia inserita correttamente nella scanalatura del binario di guida. In secondo luogo, è necessario utilizzare una chiave dinamometrica e il serraggio deve essere effettuato in conformità con il valore di coppia specificato nel manuale del prodotto (solitamente compreso tra 16 e 20 Newton-metri). Innanzitutto, serrarlo inizialmente a mano, quindi serrarlo infine con una chiave dinamometrica.

D: Quali sono i requisiti speciali per la selezione dei materiali per i prodotti nelle regioni nevose e fredde?

R: Si consiglia di utilizzare la lega di alluminio come materiale principale. La superficie è trattata con ossidazione anodizzata per fornire un buon strato protettivo e prevenire la corrosione.
