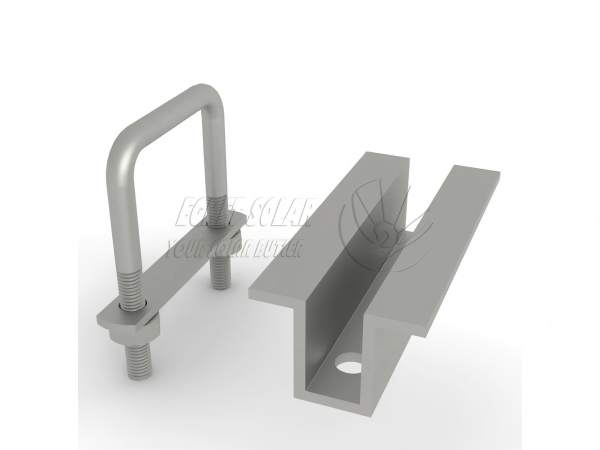

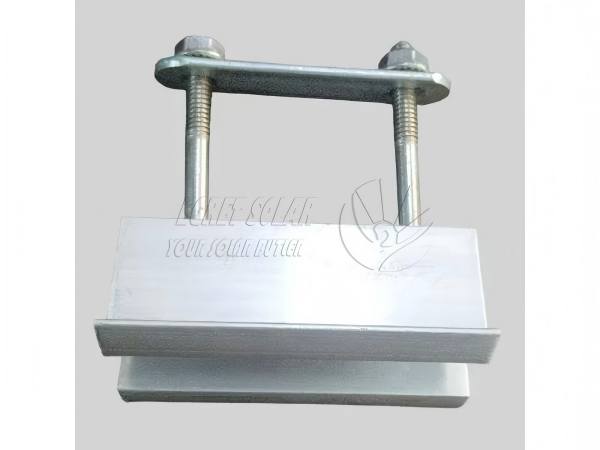

Morsetto centrale solare con doppio bullone a U

Il morsetto centrale solare Egret con doppio bullone a U viene utilizzato per fissare i pannelli solari su entrambi i lati nella posizione centrale tra due pannelli solari fotovoltaici adiacenti. A differenza del normale morsetto medio solare emorsetto terminale, il corpo del morsetto è più lungo, 80-100 mm, con conseguente distribuzione più uniforme della forza e formazione di una struttura tampone per evitare schiacciamenti e graffi sul telaio in alluminio fotovoltaico.

La lunghezza standard del prodotto copre 80-100 mm e sono accettate altre lunghezze personalizzate. È compatibile con i principali moduli fotovoltaici di spessore 30/35/40 mm presenti sul mercato; l'altezza della forma a U può essere personalizzata per adattarsi alle diverse specifiche delle travi principali in acciaio quadrate.

PARAMETRI DEL PRODOTTO

Istruzioni per la personalizzazione

Opzione lunghezza morsetto in alluminio: da 80 mm a 120 mm

Altezza adatta del telaio del pannello fotovoltaico: da 30 a 40 mm

Larghezza apertura cavallotto (adatto per travi principali a tubo rettangolare): 40/60/80/100mm, adatto per staffe rettangolari 40×60, 50×80, 50×100, ecc.

Diametro del dispositivo di fissaggio PV Bolt a U: tipicamente M8 e M6

Se la guida della staffa è a tubo tondo, è possibile utilizzare un bullone arrotondato a forma di U; Se viene utilizzato l'acciaio a forma di U, è possibile utilizzarloMorsetto centrale solare con dado in plastica .

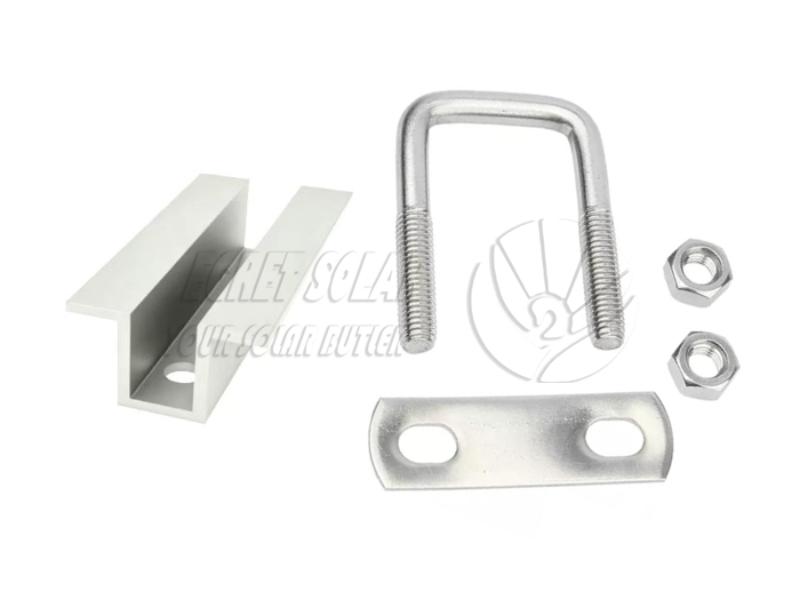

Componenti inclusi

Il set completo di morsetti fotovoltaici con bullone a U viene spedito come set, non è richiesto l'acquisto separato di accessori. Il set completo è composto da quanto segue:

1. Morsetto centrale in alluminio * 1

(Profilo estruso in lega di alluminio Al6005-T5, superficie anodizzata

2. Piastra lunga in alluminio * 1

(Morsetto in alluminio dello stesso materiale）

3. Bullone a U *1:

(Acciaio Q235 zincato a caldo, integralmente piegato, antiruggine e resistente agli agenti atmosferici）

4.Rondelle piatte *2

(Viteria standard zincata a caldo, antiallentamento e antiscivolo）

5. Dadi flangiati o dadi esagonali esterni *2

Caratteristiche del morsetto intermedio solare U

Distribuzione equilibrata delle sollecitazioni, che impedisce lo slittamento del pannello

L'ampia area di giunzione tra il morsetto in alluminio e il telaio e il binario del pannello solare garantisce una distribuzione uniforme delle sollecitazioni rispetto al comune morsetto centrale, prevenendo lo spostamento del pannello in caso di forti venti e sbalzi di temperatura.

Resistenza alla corrosione esterna a lungo termine

Il morsetto di montaggio solare a doppio strato resiste ai raggi UV, alla pioggia e alla corrosione acida/alcalina; I bulloni a U sono zincati a caldo, garantendo un funzionamento senza ruggine per 15 anni anche nelle zone costiere ad alto contenuto di nebbia salina e nelle regioni meridionali piovose, adatti a vari ambienti esterni difficili.

Ottimo servizio post-vendita

I nostri prodotti utilizzano materiali di base in acciaio di alta qualità e hanno uno strato zincato da 65 µm, garantendo una durata di servizio di 25 anni e una garanzia di 12 anni.

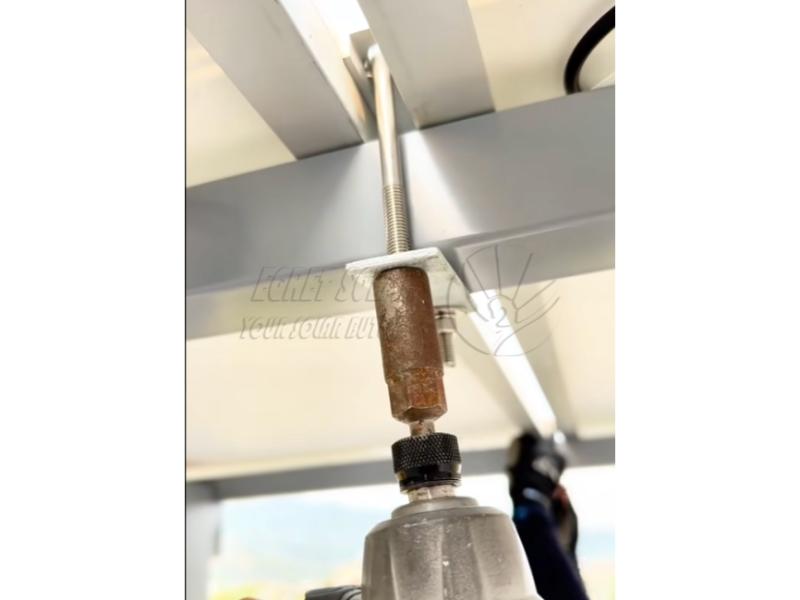

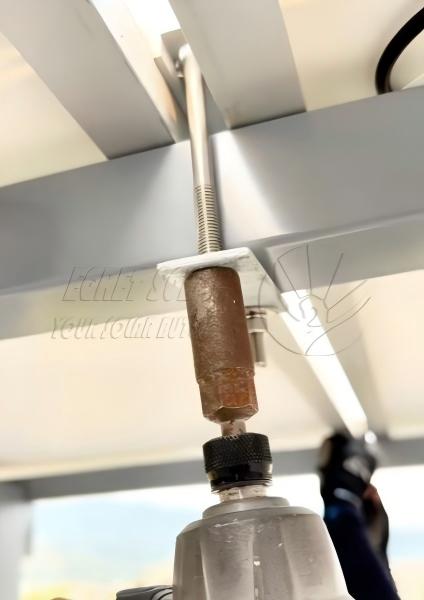

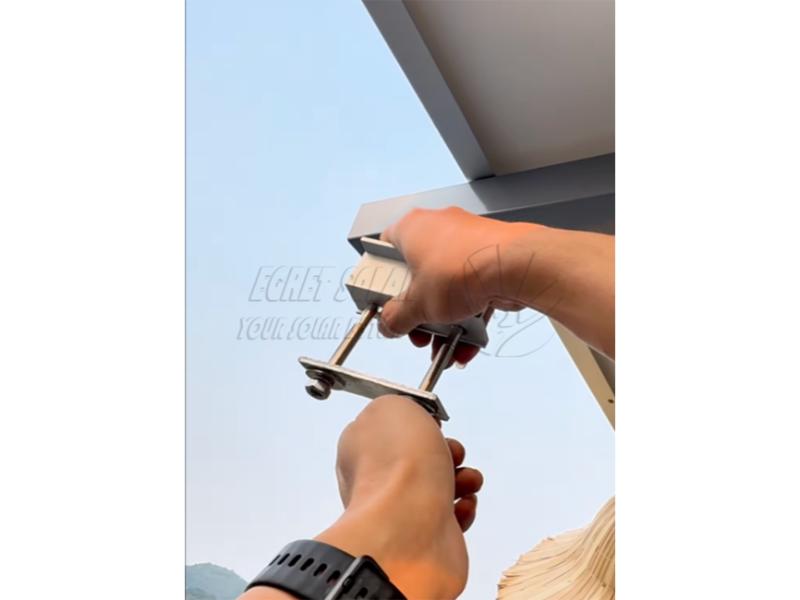

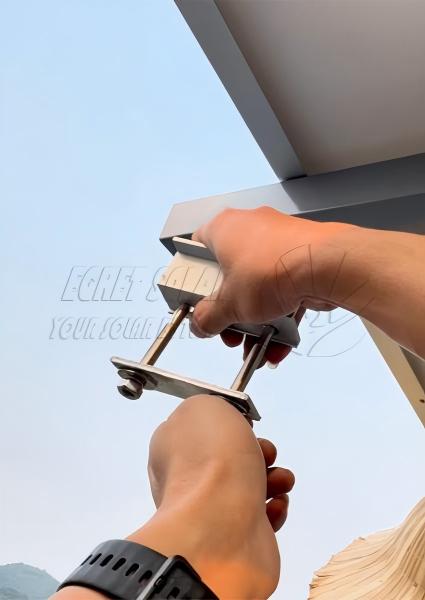

                                                                   Immagine dell'installazione fornita da un cliente delle Mauritius

Domande frequenti

Q1. Su quali travi a tubo quadrato può bloccarsi il cavallotto?

A1. I bulloni a U standard si adattano a travi quadrate rettangolari in acciaio zincato/ZAM. Se la tua staffa utilizza travi di larghezza/spessore speciali, possiamo personalizzare l'altezza del bullone a U e la larghezza di apertura in base ai tuoi disegni.

Q2. Questa pinza può essere utilizzata in aree ad alto contenuto di nebbia salina vicino al mare?

R2: Sì. Il morsetto intermedio a U solare è resistente ai raggi UV e alla pioggia acida; gli elementi di fissaggio zincati a caldo superano un test in nebbia salina di 500 ore. Per ambienti altamente corrosivi come le isole, il bullone in zinco-alluminio-magnesio può essere aggiornato, con una durata di servizio all'aperto di oltre 20 anni.

Q3: Se l'ambiente di installazione è difficile, sono consigliati sistemi di messa a terra che possano essere adattati a questo morsetto centrale?

R: Raccomandiamo di utilizzare il sistema di tubi quadrati zam ad alta resistenza, adatto per aree con forti nevicate e vento in Europa. Non è richiesta alcuna saldatura, il collegamento e il fissaggio vengono eseguiti direttamente con bulloni, rendendo l'installazione comoda.
